Placa MKS Robin Nano V1.2 - 32 bits Suporte Marlin 2.0

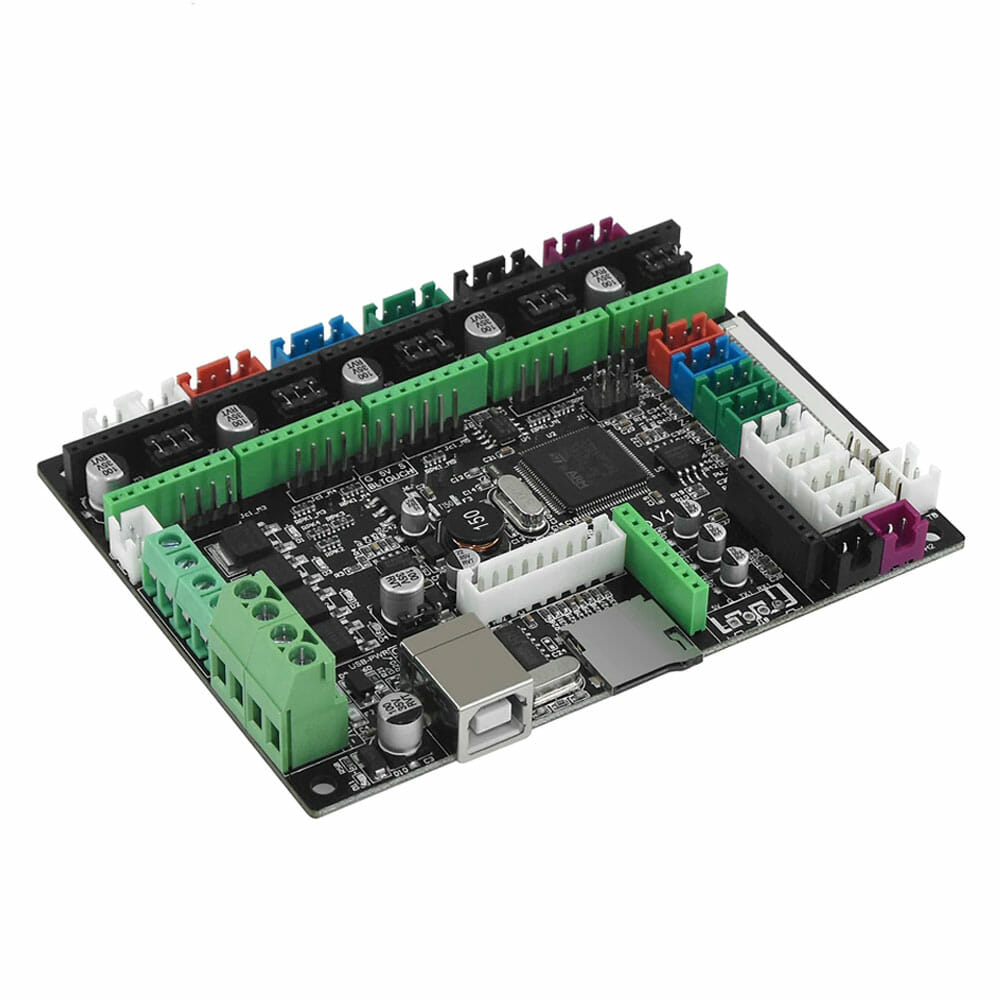

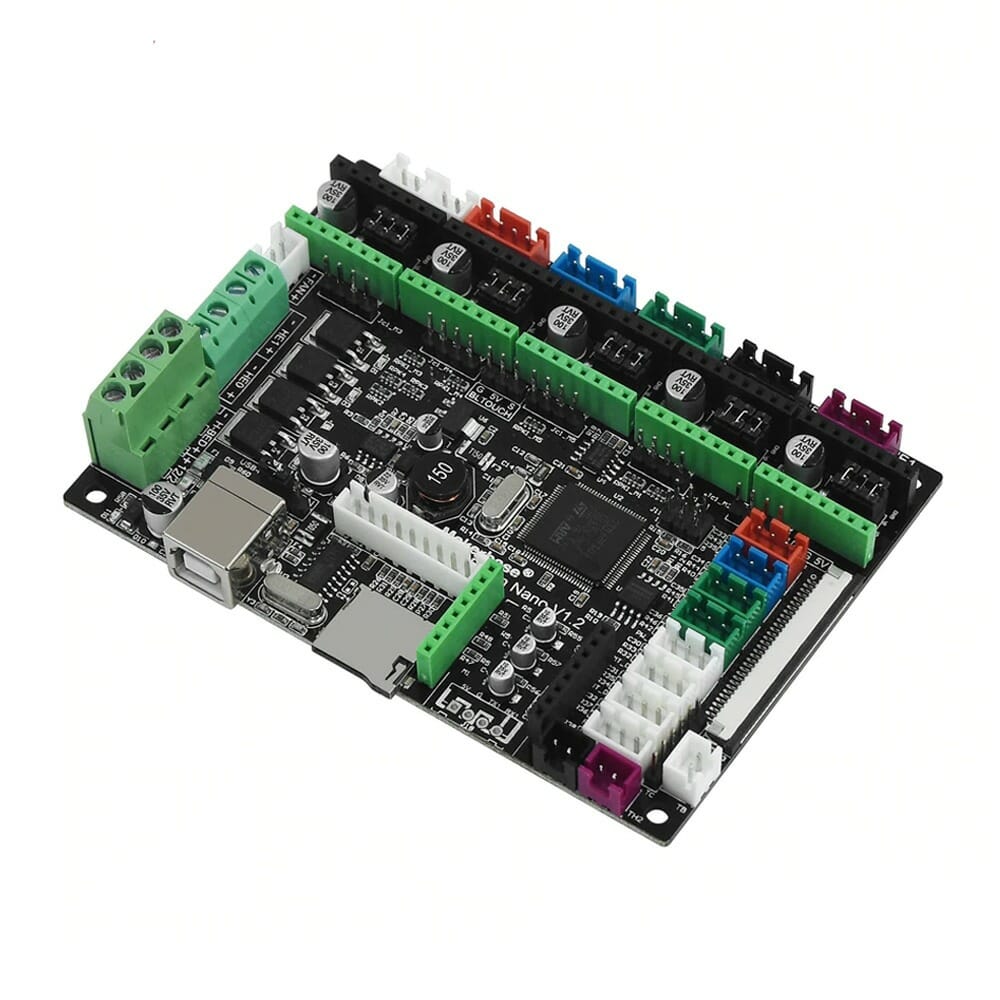

Sobre a placa MKS Robin Nano

A placa MKS Robin Nano faz parte da série de placas Robin da Makerbase, o grande diferencial dessa série é sua memória de 32 bits, qualidade dos componentes e variedade de funções que antes só eram encontradas em placas caríssimas.

A MKS Robin Nano em específico possui a particularidade dos drivers removíveis para que possa usar os que bem preferir, sem correr o risco de que caso um venha a queimar não estrague toda a placa.

Melhorias ao fazer o upgrade para a MKS Robin Nano

Com o processador de 32 bits Arm Cortex M3 72MHz 512kB você obterá as seguintes melhorias:

• Qualidade – Possível melhor qualidade devido ao melhor planejamento de rotas.
• Estabilidade – Menor chance de ocorrerem problemas no firmware por não ter as limitações de 8 bits.
• Velocidade – Mais velocidade durante o cálculo das movimentações mais complexas como curvas e arcos.
• Silêncio – As perdas de passo nos processadores de 8 bits geralmente são compensadas pelo firmware com a duplicação de passos, o que causa um movimento do motor mais alto e mais áspero.

Conexões

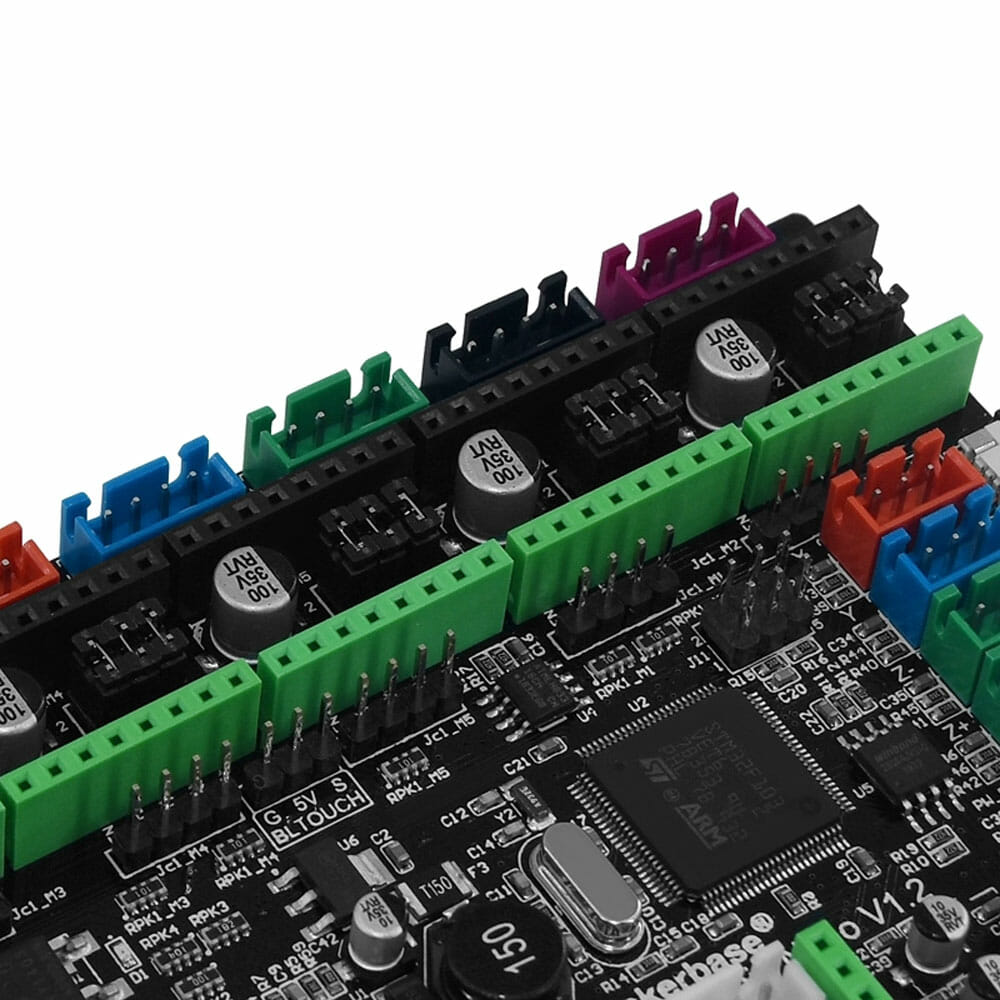

A placa possui entrada própria para BLTouch, 2 x Sensores de fim de filamento, módulo de desligamento por falta de energia, módulo de desligamento por finalização de impressão, módulo wifi e extensor de cartão SD.

Repositórios

Você poderá fazer o download do firmware no repositório da Makerbase.
Ou utilizando o firmware mais recente do repositório da Marlin.

Instalação da Placa MKS Robins Nano

A instalação pode ser feita colocando o arquivo .bin no cartão SD e então inserindo-o na impressora para que a instalação seja feita de forma automática.
Ou caso prefirar fazer suas próprias personalizações poderá fazer a própria compilação do seu .bin. No blog temos um tutorial ensinando como instalar o Marlin 2.0.
Segue o diagrama de conexões da placa:

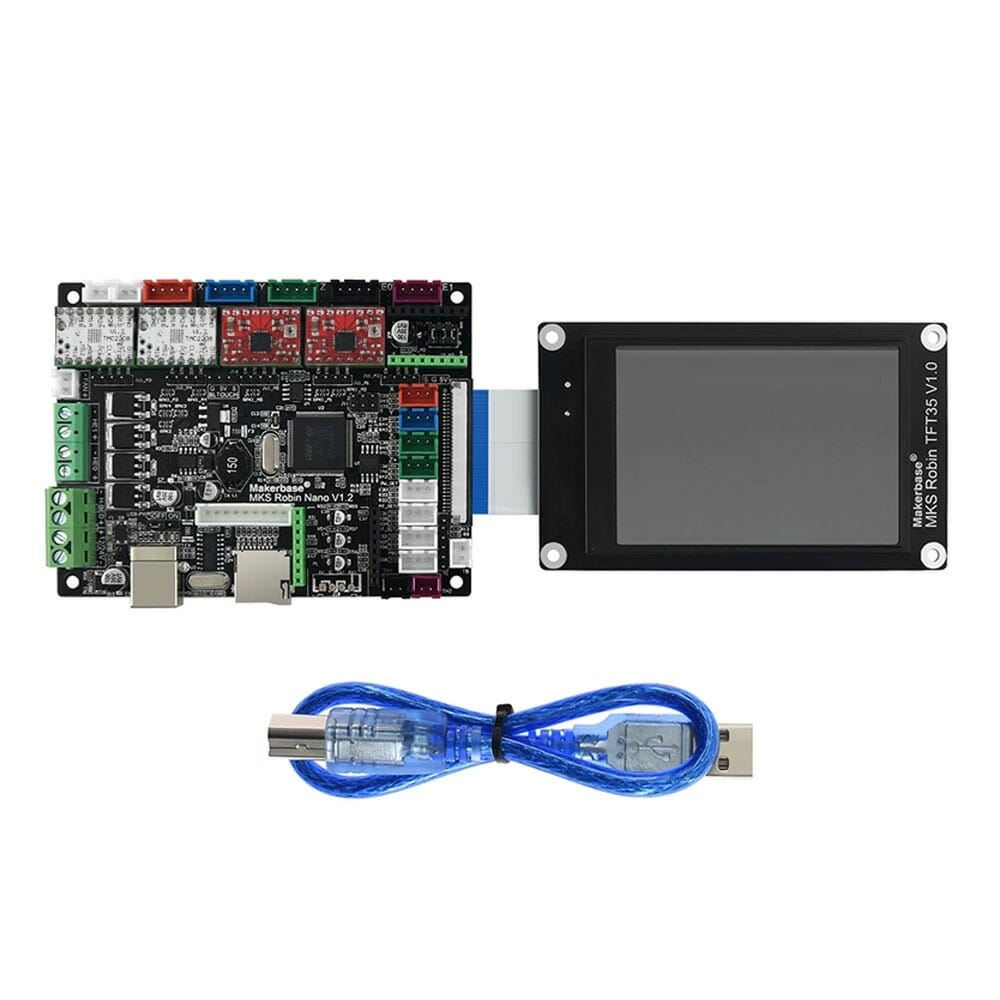

O que faz o Display Touchscreen MKS TFT 35

Com um chip Cortex-M4 e tela de 3.5″(85*55 mm), esse display aprenta imagens nítidas como de um monitor e que uma ótima sensibilidade ao toque e ainda é capaz de fazer o preview da imagem a ser impressa, e pode ser controlada por wifi ao se adicionar um simples módulo wifi.

Os displays touchscreen assim como as placas de 32 bits são a nova tendência no mercado de impressoras 3D. Até recentemente, esses displays apesar de sofisticados, não possuíam tantas funções como os tradicionais displays controlados por trimpot.

Isso acontecia, pois, as placas das impressoras de 8 bits não suportavam essas funções e também, pois os firmwares ainda não tinham tido tempo para avançar na área. No entanto, hoje em dia, com firmwares atualizados, essas diferenças praticamente já não existem mais.

• Acompanha cabo FFC de 30 cm

Detalhes do display

TFT

A tecnologia TFT(Transistor de película fina LCD) é uma variação melhorada do LCD que entrega imagens com mais qualidade, a mesma tecnologia usada em muitos monitores e TV’s.

Dimensão 3.5″

Outros tamanhos populares de displays touchscreens são o de 2.8″(polegadas) e 3.2″, todos podem ser usados tranquilamente, no entanto, o de 3.5″ possui um tamanho mais agradável.

Customização

A imagem de inicialização e todos os outros botões que aparecem no display podem ser customizados como preferir.

Preview Mode

Para ativar o preview mode basta instalar o MKS Plugin da Makerbase no Cura.

Lista de Erros

Err1: A mesa aquecida excedeu a temperatura máxima limite, favor verificar se algo está em curto.
Err2: O hotend excedeu a temperatura máxima limite, favor verificar se algo está em curto.
Err3: A mesa aquecida excedeu a temperatura mínima limite, favor verificar se algo está desconectado.
Err4: O hotend excedeu a temperatura mínima limite, favor verificar se algo está desconectado.;
Err5: O hotend aqueceu até a temperatura solicitada. favor verificar as configurações ou verificar se a fonte entrega a energia necessária.
Err6: A mesa aquecida aqueceu até a temperatura solicitada. favor verificar as configurações ou verificar se a fonte entrega a energia necessária.
Err7: Thermal runaway; A impressora ficou muito tempo sem receber sinal de aquecimento. Favor verificar se o termistor está bem conectado e funcionando ou verificar se o PID está correto.

Instalação Display MKS TFT35

Configuração manual

Em configuration.h pesquise pelo trecho mais atualizado referente aos display MKS TFT35 e descomente essa linha.
Descomente também o trecho que ativa a função touchscreen.

Você poderá utilizar as interfaces, LVGL, Classic e ColorUI.

Link do repositório MKS: Github
Link do repositório Marlin: Github

Placa MKS Robin Nano

Material: PCB

Microprocessador: Arm Cortex M3 72MHz 512kB

Drivers: Removíveis

Drivers compatíveis: A4988, DRV8825, LV8729, TMC2100, TMC2208, TMC2209…

Dimensões: 110×84 mm

Tensão: 12/24V

Impressoras compatíveis: Qualquer impressora com peças genéricas de impressora 3D.

Acompanha: 1 x placa MKS Robin Nano v1.2

Display MKS TFT35

Material: PCB

Chip: Cortex-M4

Frequência: 168M

Tamanho da placa: 110*65

Tamanho da tela: 85*55

Impressoras compatíveis: Placas que aceitem display touchscreens

Acompanha: 1 x MKS TFT 35 + cabo para display touchscreen
